以下の手順で断裁してください。
また、危険ですので断裁機の使用は必ず1人で行いましょう。
プレスプレート(紙押さえ)部分の中には絶対に手指などは入れないで下さい。

STEP.1

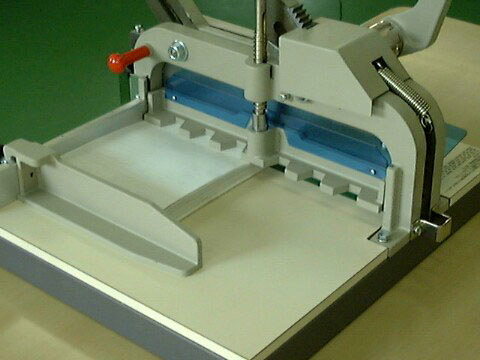

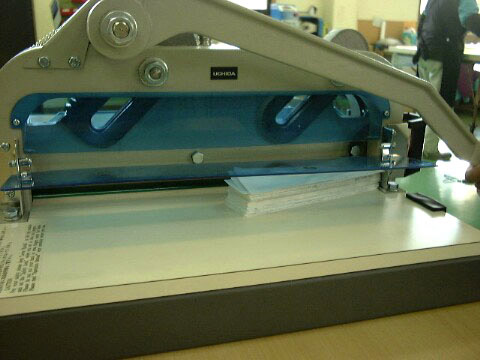

まず断裁機に用紙をセットします。ゲージを使用し、断裁位置を決めます。
操作方法

STEP.2

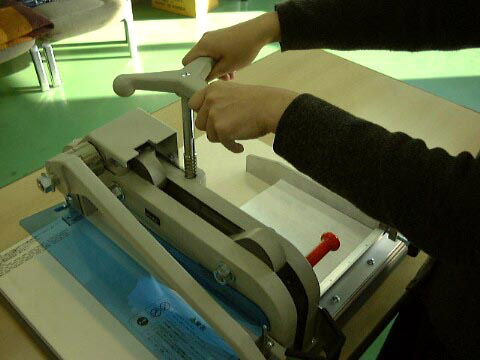

プレスハンドルを回転させ用紙を固定します。断裁が始まりましたら、安全装置が働きプレスハンドルは固定されます。断裁が終了し刃が本体に格納されるまでは用紙を取り出す事が出来ません。
操作方法

STEP.3

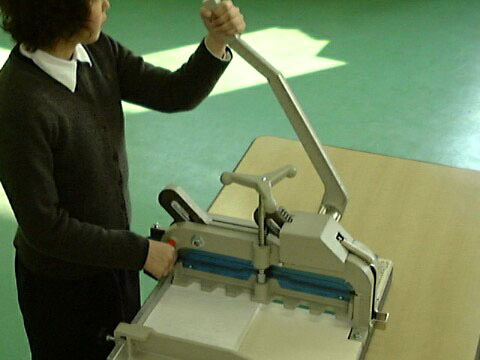

左手でレバーハンドルを、右手で安全ロックレバーを握ります。この時レバーハンドルは真上(90度)程度にセットしておいてください。
操作方法 操作方法

STEP.4

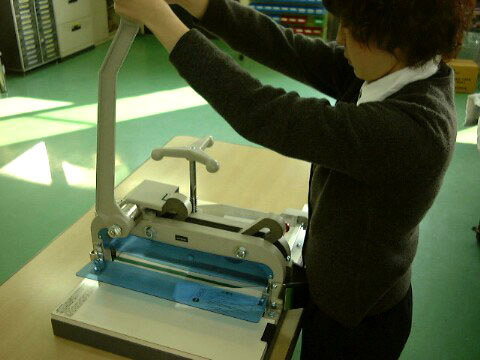

右手で安全装置を開放しながら左手のレバーハンドルをゆっくり上げます。安全装置が固い場合はレバーハンドルを 少しだけ上に上げて安全装置を外します。安全装置が開放されレバーが下がり始めましたら、右手もレバーハンドルに添え断裁を始めます。
操作方法

STEP.5

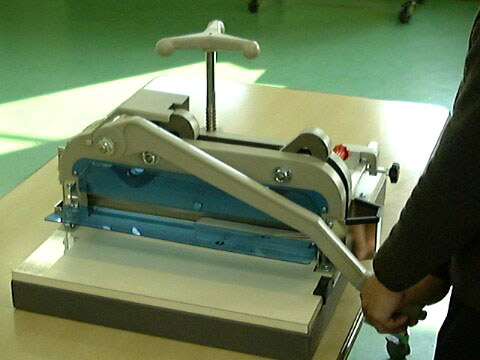

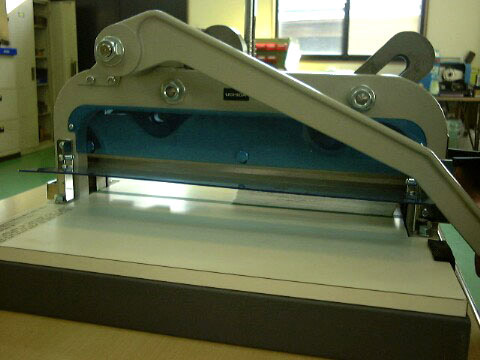

ハンドルが下まで来ましても、この段階では断裁は終了しません。
操作方法

STEP.6

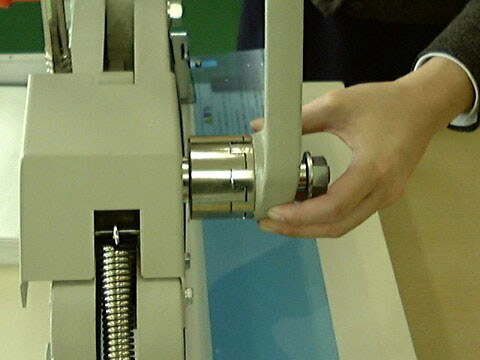

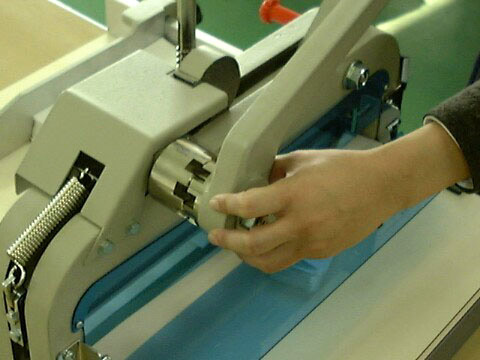

このままの状態でレバーハンドルの根元をつかみレバーハンドルを外側に引き抜きます。
操作方法 操作方法

STEP.7

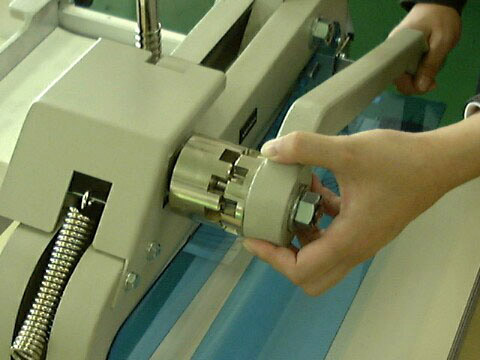

レバーハンドルだけを上に持ち上げ、真上に来るようにしてクラッチを再度差し込みます。この操作をクラッチの切り替えと呼びます。
操作方法

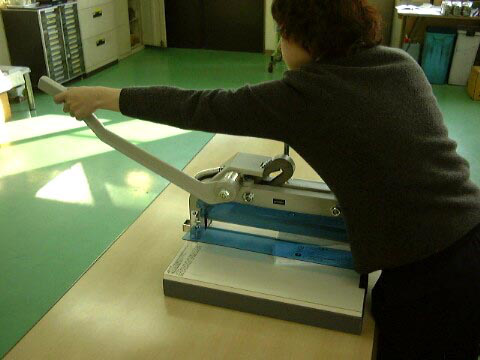

STEP.8

再度ハンドルを下ろして断裁を終了します。(刃が下りきらない場合はクラッチの切り替えを繰り返します。)
操作方法

STEP.9

断裁が完全に終了しましたら、レバーハンドルを上に上げます。この時もクラッチを切り替える動作をします。この操作は、断裁の時と逆になり、レバーが真上に来たらクラッチを切り替えるようにします。この操作をしない場合はレバーハンドルが180度反対まで行ってしまいます。
操作方法

STEP.10

刃物が完全に本体に格納され、安全装置がロックされましたらプレスハンドルを回して用紙を取り外します。断裁の一連の動きがこれで終了します。

このタイプは操作が多少複雑ではありますが、50ミリの厚さでも、女性が簡単に断裁する事が出来ますので、大量の用紙を断裁する場合には非常に便利です。


刃物の交換手順

STEP.1

プレスハンドルを回し最下段まで下げます。 (傷害防止の為、必ず)
刃物の交換手順

STEP.2

レバーハンドルを中間の位置まで下げます。
刃物の交換手順

STEP.3

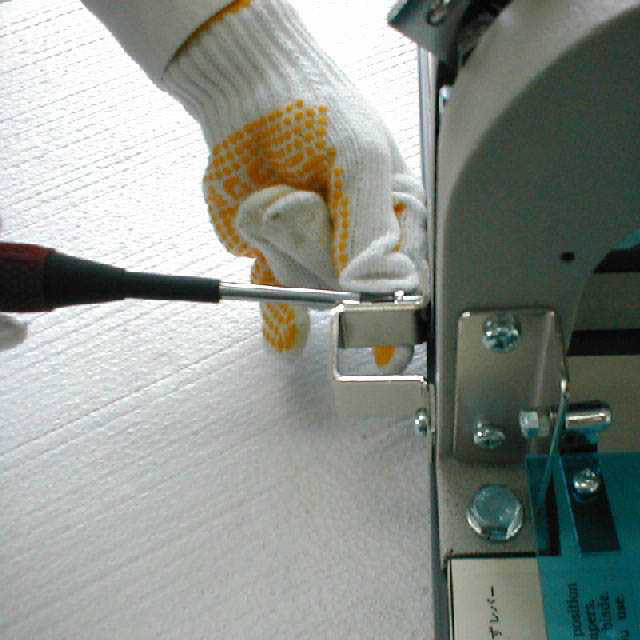

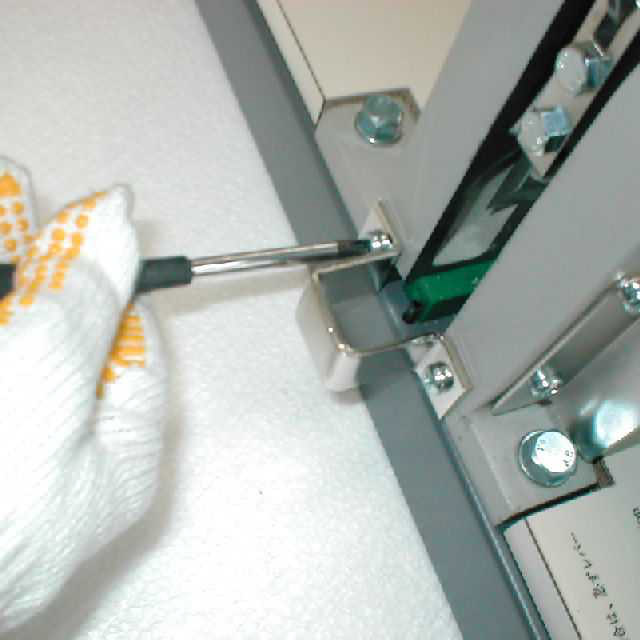

本体左側の刃のストッパーをプラスドライバーで外します。
刃物の交換手順

STEP.4

プラスドライバーで安全カバー取付ビスを回して抜き、
刃物の交換手順

STEP.5

安全カバーを取り外します。刃止ボルトが見える様になります。
刃物の交換手順

STEP.6

左端の刃止ボルトをボックスレンチ(14mm)で緩め、抜取ります。
刃物の交換手順

STEP.7

レバーハンドルをいっぱいに下げます。
刃物の交換手順

STEP.8

パーツを外す時はパーツをなくさない様に注意してください。
刃物の交換手順

STEP.9

残りの刃止ボルトをボックスレンチで全て抜取ります。
刃物の交換手順

STEP.10

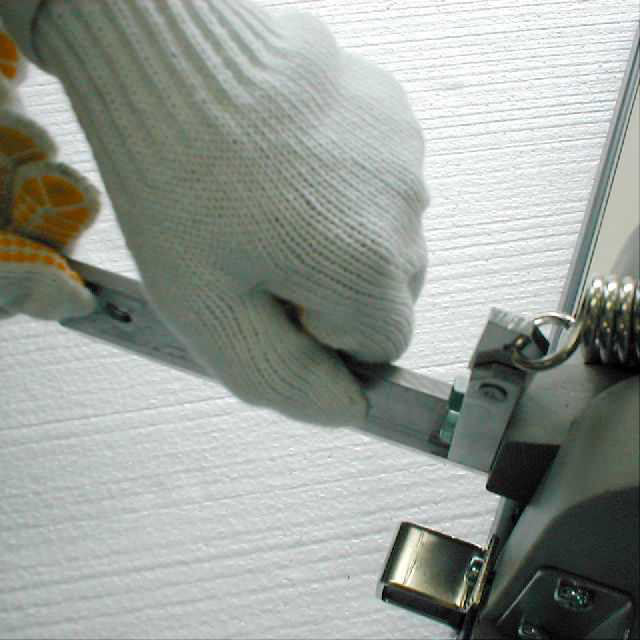

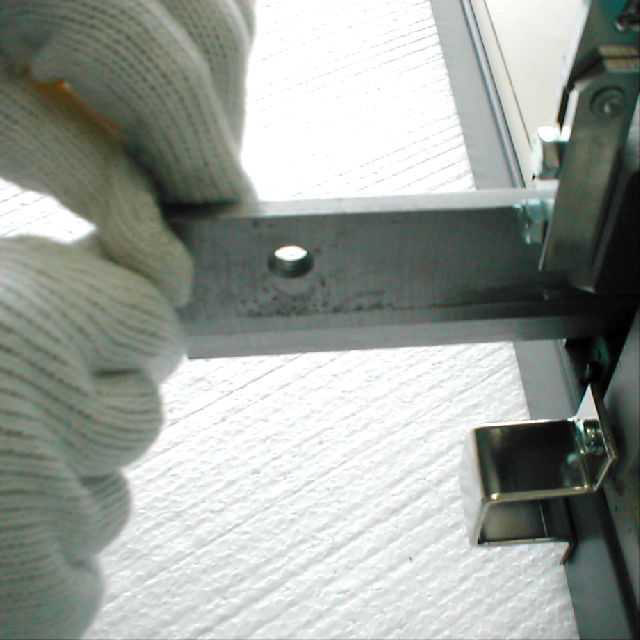

刃を抜き取ります。事故防止の為手袋等を着用し慎重に行って下さい。
刃物の交換手順

STEP.11

新しい替刃を差し込みます。替刃は表裏にご注意下さい。
刃物の交換手順

STEP.12

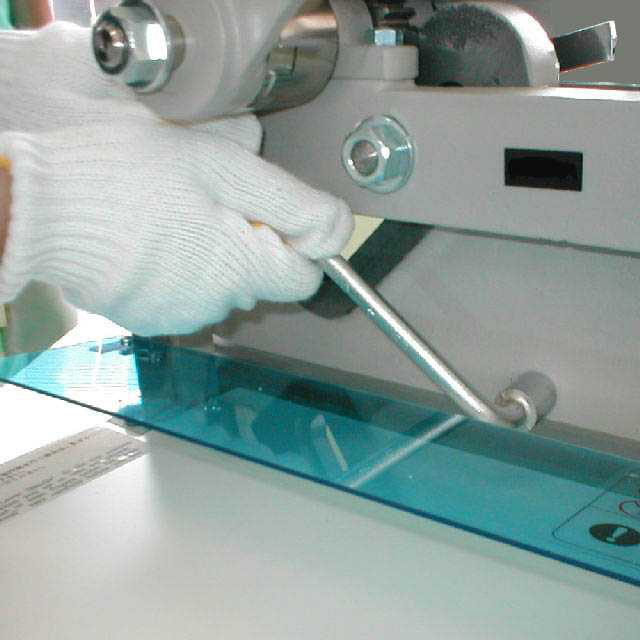

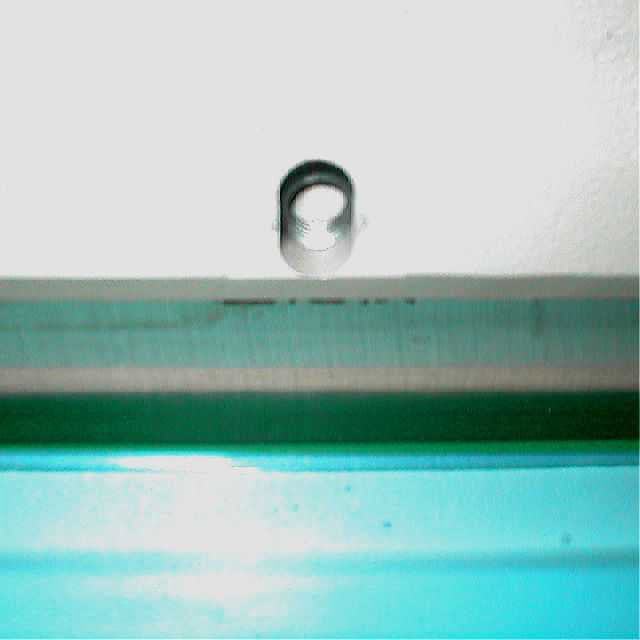

刃物の位置を確認し右側2本の刃止ボルトを差込み、締付けます。
刃物の交換手順

STEP.13

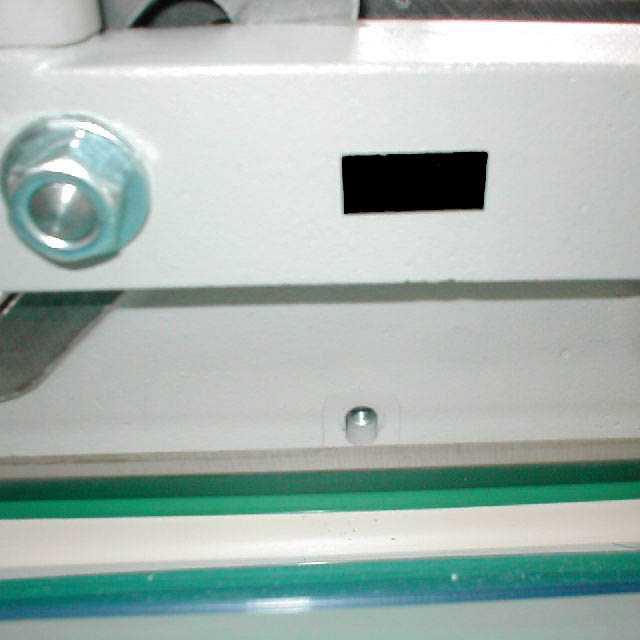

レバーハンドルを中間の位置(手順.2と同じ)まで上げます。
刃物の交換手順

STEP.14

左側の刃止ボルトを差込みボックスレンチでしっかり締付ます。
刃物の交換手順

STEP.15

手順で外したストッパー・安全カバーを取付け、交換完了です。
刃物の交換手順

ご注意:刃の取り扱いは充分注意の上、行ってください。各部のネジは組み立てる時必ず強く締めてください
